Membránové sušiče řady jsou určeny pro objemový průtok od 2,6 do 112 m3/hod* a hodnotu rosného bodu od +10 °C až do – 40 °C. Membránové sušiče typové řady HMD jsou vyrobeny z plastů ABS,
Membránové sušiče řady HMM jsou určeny pro objemový průtok od 2,4 do 240 m3/hod* a hodnotu rosného bodu od +10 °C až do –40 °C. Membránové sušiče typové řady HMM jsou vyrobeny z kombinaci tlakově lité zinkohliníkové slitiny a plastů.
Membránové sušiče HANKISON řady HMD a HMM pracují na principu membránové separace. .Při svém provozu nevyžadují, mimo stlačeného vzduchu, žádnou další energii, Mají velmi nízké nároky obsluhu a údržbu, nemají žádné pohyblivé části. Jsou velmi lehké a lze je montovat bez přídavných závěsů přímo do systémů rozvodu stlačeného vzduchu.
Pro provoz je bezpodmínečně nutná instalace předřazených filtrů řady HF / NGF. Pro silně znečištěná pracovní prostředí a zdroje stlačeného vzduchu se doporučuje použít kombinace dvou předřazených filtrů řady HF / NGF.
Membránové sušiče HMD,HMM

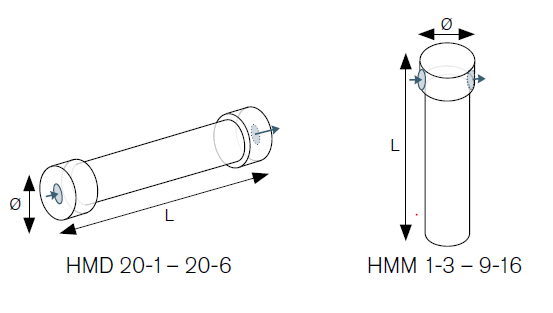

Model | Vstupní průtok | Odpadní průtok | Spojení | průměr | Délka | Hmotnost |
| m³/h | m³/h | | mm | mm | kg |
HMD 20,1 | 2,6 | 2,3 | R 3/8" | 62 | 311 | 0,6 |
HMD 20,2 | 10,1 | 8,8 | R 3/8" | 62 | 670 | 0,8 |
HMD 20,3 | 16,1 | 14,0 | R 3/8" | 107 | 387 | 2,2 |
HMD 20,4 | 34,8 | 30,5 | R 1/2" | 107 | 683 | 3,1 |
HMD 20,5 | 57,8 | 50,6 | R 1/2" | 107 | 1 041 | 4,3 |
HMD 20,6 | 112,8 | 98,7 | R 3/4" | 133 | 1 045 | 6,6 |
| | | | | | |
HMM 1 | 2,4 | 2,0 | R 3/8" | 105 | 298 | 2,5 |
HMM 2 | 7,9 | 6,8 | R 3/8" | 105 | 400 | 2,8 |
HMM 3 | 16,4 | 13,9 | R 1/2" | 105 | 502 | 3,0 |
HMM 4 | 24,0 | 20,7 | R 1/2" | 105 | 702 | 3,6 |
HMM 5 | 42,0 | 35,8 | R 3/4" | 133 | 514 | 4,9 |
HMM 6 | 70,2 | 60,6 | R 3/4" | 133 | 711 | 6,2 |
HMM 7 | 117,0 | 99,0 | R 1" | 164 | 762 | 7,6 |
HMM 8 | 186,0 | 158,0 | R 1" | 194 | 876 | 15,9 |
HMM 9 | 240,0 | 205,0 | R 1" | 194 | 1 035 | 18,1 |
Objemový průtok je uvedený dle VDI 2045, přepočtený na absolutní tlak 1 bar a teplotu + 20 °C. Maximální pracovní tlak je 16 bar. Maximální pracovní teplota je + 66 °C. Výkony uvedené v této tabulce jsou vztaženy ke vstupní teplotě stlačeného vzduchu +30 °C, přetlaku 7,0 bar, tlakovému rosnému bodu – 20 °C a teplotě okolního prostředí + 20 °C.
* Pro jiné hodnoty je třeba provést kontrolní přepočet.
.
Membránový sušič HMD – korekční tabulky pro výkonnost v= m3/min., 7bar
Membránový sušič HMD 20–1 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | | | | 0,042 | 0,031 | 0,024 |
| Výstup | | | | 0,036 | 0,025 | 0,018 |
| 20 °C vstup | | | 0,041 | 0,032 | 0,025 | 0,020 |
| Výstup | | | 0,035 | 0,026 | 0,019 | 0,014 |
HMD 20–1 | 30 °C vstup | | 0,048 | 0,034 | 0,027 | 0,022 | 0,017 |
| Výstup | | 0,042 | 0,028 | 0,021 | 0,016 | 0,011 |
| 40 °C vstup | 0,047 | 0,040 | 0,030 | 0,024 | 0,019 | 0,016 |
| Výstup | 0,041 | 0,034 | 0,024 | 0,018 | 0,013 | 0,010 |
| 50 °C vstup | 0,040 | 0,034 | 0,026 | 0,021 | 0,017 | 0,0147 |
| Výstup | 0,034 | 0,028 | 0,020 | 0,015 | 0,011 | 0,008 |
| 66 °C vstup | 0,032 | 0,028 | 0,022 | 0,018 | 0,015 | 0,012 |
| Výstup | 0,026 | 0,022 | 0,016 | 0,012 | 0,009 | 0,006 |
Membránový sušič HMD 20–2 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | | | | 0,161 | 0,120 | 0,092 |
| Výstup | | | | 0,137 | 0,097 | 0,069 |
| 20 °C vstup | | | 0,157 | 0,121 | 0,094 | 0,074 |
| Výstup | | | 0,134 | 0,097 | 0,071 | 0,051 |
HMD 20–2 | 30 °C vstup | | 0,186 | 0,132 | 0,104 | 0,082 | 0,066 |
| Výstup | | 0,163 | 0,108 | 0,080 | 0,059 | 0,042 |
| 40 °C vstup | 0,181 | 0,154 | 0,114 | 0,091 | 0,073 | 0,059 |
| Výstup | 0,158 | 0,130 | 0,090 | 0,068 | 0,050 | 0,035 |
| 50 °C vstup | 0,152 | 0,132 | 0,100 | 0,081 | 0,066 | 0,053 |
| Výstup | 0,129 | 0,108 | 0,077 | 0,058 | 0,042 | 0,030 |
| 66 °C vstup | 0,123 | 0,108 | 0,084 | 0,069 | 0,057 | 0,046 |
| Výstup | 0,099 | 0,085 | 0,061 | 0,046 | 0,033 | 0,023 |
Membránový sušič HMD 20–3 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | | | | 0,256 | 0,201 | 0,162 |
| Výstup | | | | 0,222 | 0,167 | 0,127 |
| 20 °C vstup | | | 0,252 | 0,202 | 0,165 | 0,135 |
| Výstup | | | 0,218 | 0,167 | 0,130 | 0,101 |
HMD 20–3 | 30 °C vstup | | 0,291 | 0,217 | 0,178 | 0,147 | 0,122 |
| Výstup | | 0,256 | 0,182 | 0,144 | 0,113 | 0,087 |
| 40 °C vstup | 0,284 | 0,247 | 0,192 | 0,160 | 0,134 | 0,111 |
| Výstup | 0,250 | 0,212 | 0,158 | 0,126 | 0,099 | 0,077 |
| 50 °C vstup | 0,245 | 0,217 | 0,173 | 0,146 | 0,122 | 0,102 |
| Výstup | 0,210 | 0,183 | 0,139 | 0,111 | 0,088 | 0,068 |
| 66 °C vstup | 0,204 | 0,184 | 0,150 | 0,128 | 0,108 | 0,091 |
| Výstup | 0,170 | 0,150 | 0,116 | 0,093 | 0,073 | 0,056 |
Membránový sušič HMD 20–4 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | | | | 0,556 | 0,447 | 0,368 |
| Výstup | | | | 0,484 | 0,375 | 0,296 |
| 20 °C vstup | | | 0,547 | 0,448 | 0,374 | 0,314 |
| Výstup | | | 0,475 | 0,376 | 0,303 | 0,242 |
HMD 20–4 | 30 °C vstup | | 0,624 | 0,478 | 0,401 | 0,339 | 0,287 |
| Výstup | | 0,552 | 0,406 | 0,329 | 0,268 | 0,215 |
| 40 °C vstup | 0,610 | 0,537 | 0,429 | 0,365 | 0,311 | 0,264 |
| Výstup | 0,539 | 0,465 | 0,357 | 0,293 | 0,239 | 0,193 |
| 50 °C vstup | 0,533 | 0,478 | 0,391 | 0,336 | 0,288 | 0,245 |
| Výstup | 0,461 | 0,407 | 0,319 | 0,264 | 0,216 | 0,174 |
| 66 °C vstup | 0,453 | 0,414 | 0,345 | 0,299 | 0,257 | 0,221 |
| Výstup | 0,382 | 0,342 | 0,273 | 0,227 | 0,186 | 0,149 |
Membránový sušič HMD 20–5 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | | | | 0,922 | 0,735 | 0,601 |
| Výstup | | | | 0,802 | 0,615 | 0,480 |
| 20 °C vstup | | | 0,907 | 0,737 | 0,611 | 0,509 |
| Výstup | | | 0,787 | 0,617 | 0,491 | 0,389 |
HMD 20–5 | 30 °C vstup | | 1,039 | 0,789 | 0,657 | 0,552 | 0,463 |
| Výstup | | 0,918 | 0,669 | 0,537 | 0,432 | 0,343 |
| 40 °C vstup | 1,016 | 0,889 | 0,705 | 0,596 | 0,504 | 0,425 |
| Výstup | 0,895 | 0,769 | 0,584 | 0,475 | 0,384 | 0,305 |
| 50 °C vstup | 0,882 | 0,790 | 0,640 | 0,546 | 0,465 | 0,394 |
| Výstup | 0,762 | 0,669 | 0,520 | 0,425 | 0,344 | 0,273 |
| 66 °C vstup | 0,746 | 0,679 | 0,562 | 0,483 | 0,414 | 0,352 |
| Výstup | 0,626 | 0,559 | 0,441 | 0,363 | 0,293 | 0,232 |
Membránový sušič HMD 20–6 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | | | | 1,80 | 1,43 | 1,17 |
| Výstup | | | | 1,56 | 1,20 | 0,93 |
| 20 °C vstup | | | 1,77 | 1,44 | 1,19 | 0,99 |
| Výstup | | | 1,53 | 1,20 | 0,96 | 0,76 |
HMD 20–6 | 30 °C vstup | | 2,03 | 1,54 | 1,28 | 1,07 | 0,90 |
| Výstup | | 1,79 | 1,30 | 1,04 | 0,84 | 0,67 |
| 40 °C vstup | 1,98 | 1,73 | 1,37 | 1,16 | 0,98 | 0,83 |
| Výstup | 1,75 | 1,50 | 1,14 | 0,92 | 0,75 | 0,59 |
| 50 °C vstup | 1,72 | 1,54 | 1,25 | 1,06 | 0,90 | 0,77 |
| Výstup | 1,48 | 1,30 | 1,01 | 0,83 | 0,67 | 0,53 |
| 66 °C vstup | 1,45 | 1,32 | 1,09 | 0,94 | 0,80 | 0,69 |
| Výstup | 1,22 | 1,09 | 0,86 | 0,70 | 0,57 | 0,45 |
Membránový sušič HMD – korekční tabulky pro výkonnost v= m3/min., 7bar
Membránový sušič HMM–1 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 0,047 | ,030 | 0,016 | 0,016 |
| Výstup | x | x | 0,040 | 0,025 | 0,017 | 0,010 |
| 20 °C vstup | 0,077 | 0,049 | 0,030 | 0,022 | 0,017 | 0,013 |
HMM–1 | Výstup | 0,072 | 0,043 | 0,023 | 0,017 | 0,012 | 0,007 |
| 30 °C vstup | 0,047 | 0,355 | 0,025 | 0,019 | 0,015 | 0,011 |
| Výstup | 0,040 | 0,030 | 0,018 | 0,013 | 0,008 | 0,005 |
| 40 °C vstup | 0,034 | 0,029 | 0,021 | 0,017 | 0,013 | 0,010 |
| Výstup | 0,028 | 0,023 | 0,015 | 0,012 | 0,007 | 0,003 |
| 50 °C vstup | 0,028 | 0,024 | 0,018 | 0,015 | 0,012 | 0,009 |
| Výstup | 0,023 | 0,018 | 0,013 | 0,008 | 0,007 | 0,003 |
| 66 °C vstup | 0,023 | 0,020 | 0,015 | 0,013 | 0,010 | x |
| Výstup | 0,017 | 0,015 | 0,010 | 0,007 | 0,005 | x |
Membránový sušič HMM–2 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 0,142 | 0,097 | 0,073 | 0,057 |
| Výstup | x | x | 0,125 | 0,080 | 0,057 | 0,042 |
| 20 °C vstup | 0,217 | 0,146 | 0,093 | 0,073 | 0,058 | 0,048 |
| Výstup | 0,202 | 0,130 | 0,078 | 0,057 | 0,043 | 0,033 |
| 30 °C vstup | 0,135 | 0,108 | 0,078 | 0,063 | 0,053 | 0,043 |
HMM–2 | Výstup | 0,120 | 0,093 | 0,063 | 0,048 | 0,037 | 0,028 |
| 40 °C vstup | 0,105 | 0,089 | 0,068 | 0,056 | 0,048 | 0,040 |
| Výstup | 0,090 | 0,073 | 0,053 | 0,042 | 0,0333 | 0,025 |
| 50 °C vstup | 0,088 | 0,078 | 0,062 | 0,052 | 0,044 | 0,037 |
| Výstup | 0,073 | 0,063 | 0,047 | 0,037 | 0,030 | 0,022 |
| 66 °C vstup | 0,073 | 0,066 | 0,053 | 0,046 | 0,039 | x |
| Výstup | 0,058 | 0,052 | 0,038 | 0,032 | 0,025 | x |
Membránový sušič HMM–3 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 0,317 | 0,208 | 0,158 | 0,125 |
| Výstup | x | x | 0,277 | 0,168 | 0,118 | 0,085 |
| 20 °C vstup | 0,492 | 0,625 | 0,202 | 0,158 | 0,128 | 0,103 |
| Výstup | 0,453 | 0,487 | 0,163 | 0,120 | 0,090 | 0,065 |
HMM–3 | 30 °C vstup | 0,303 | 0,242 | 0,170 | 0,138 | 0,114 | 0,093 |
| Výstup | 0,265 | 0,203 | 0,132 | 0,100 | 0,077 | 0,055 |
| 40 °C vstup | 0,232 | 0,197 | 0,150 | 0,123 | 0,103 | 0,086 |
| Výstup | 0,195 | 0,160 | 0,133 | 0,087 | 0,065 | 0,048 |
| 50 °C vstup | 0,192 | 0,168 | 0,133 | 0,111 | 0,094 | 0,079 |
| Výstup | 0,155 | 0,131 | 0,097 | 0,075 | 0,057 | 0,042 |
| 66 °C vstup | 0,158 | 0,142 | 0,117 | 0,099 | 0,085 | x |
| Výstup | 0,122 | 0,105 | 0,080 | 0,063 | 0,048 | x |
Membránový sušič HMM–4 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 0,425 | 0,287 | 0,222 | 0,175 |
| Výstup | x | x | 0,373 | 0,235 | 0,170 | 0,123 |
| 20 °C vstup | 0,633 | 0,433 | 0,280 | 0,217 | 0,180 | 0,147 |
| Výstup | 0,583 | 0,383 | 0,230 | 0,167 | 0,130 | 0,097 |
HMM–4 | 30 °C vstup | 0,400 | 0,317 | 0,233 | 0,192 | 0,160 | 0,133 |
| Výstup | 0,350 | 0,267 | 0,183 | 0,142 | 0,110 | 0,083 |
| 40 °C vstup | 0,308 | 0,267 | 0,205 | 0,173 | 0,145 | 0,123 |
| Výstup | 0,260 | 0,218 | 0,157 | 0,125 | 0,097 | 0,075 |
| 50 °C vstup | 0,258 | 0,230 | 0,183 | 0,157 | 0,133 | 0,113 |
| Výstup | 0,210 | 0,182 | 0,135 | 0,108 | 0,085 | 0,065 |
| 66 °C vstup | 0,217 | 0,197 | 0,163 | 0,140 | 0,122 | x |
| Výstup | 0,170 | 0,150 | 0,117 | 0,093 | 0,075 | x |
Membránový sušič HMM–5 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 0,776 | 0,517 | 0,398 | 0,312 |
| Výstup | x | x | 0,673 | 0,423 | 0,305 | 0,218 |
| 20 °C vstup | 1,200 | 0,080 | 0,508 | 0,400 | 0,323 | 0,253 |
| Výstup | 1,110 | 0,710 | 0,418 | 0,310 | 0,233 | 0,173 |
HMM–5 | 30 °C vstup | 0,750 | 0,583 | 0,425 | 0,347 | 0,287 | 0,237 |
| Výstup | 0,662 | 0,495 | 0,337 | 0,258 | 0,198 | 0,148 |
| 40 °C vstup | 0,563 | 0,483 | 0,375 | 0,308 | 0,262 | 0,217 |
| Výstup | 0,477 | 0,397 | 0,288 | 0,222 | 0,175 | 0,130 |
| 50 °C vstup | 0,478 | 0,417 | 0,333 | 0,283 | 0,242 | 0,203 |
| Výstup | 0,392 | 0,330 | 0,247 | 0,197 | 0,155 | 0,117 |
| 66 °C vstup | 0,395 | 0,355 | 0,292 | 0,250 | 0,217 | x |
| Výstup | 0,312 | 0,272 | 0,208 | 0,167 | 0,133 | x |
Membránový sušič HMM–6 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 1,183 | 0,817 | 0,633 | 0,508 |
| Výstup | x | x | 1,032 | 0,665 | 0,4782 | 0,357 |
| 20 °C vstup | 1,833 | 1,217 | 0,800 | 0,633 | 0,500 | 0,425 |
| Výstup | 1,687 | 1,070 | 0,653 | 0,487 | 0,362 | 0,278 |
HMM–6 | 30 °C vstup | 1,133 | 0,933 | 0,672 | 0,550 | 0,462 | 0,383 |
| Výstup | 0,988 | 0,788 | 0,527 | 0,405 | 0,317 | 0,238 |
| 40 °C vstup | 0,888 | 0,767 | 0,592 | 0,492 | 0,417 | 0,350 |
| Výstup | 0,747 | 0,625 | 0,450 | 0,350 | 0,275 | 0,208 |
| 50 °C vstup | 0,750 | 0,658 | 0,533 | 0,450 | 0,383 | 0,328 |
| Výstup | 0,610 | 0,518 | 0,393 | 0,310 | 0,243 | 0,188 |
| 66 °C vstup | 0,625 | 0,567 | 0,467 | 0,405 | 0,350 | x |
| Výstup | 0,488 | 0,430 | 0,330 | 0,268 | 0,213 | x |
Membránový sušič HMM–7 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 2,233 | 1,550 | 1,192 | 0,925 |
| Výstup | x | x | 1,947 | 1,263 | 0,905 | 0,638 |
| 20 °C vstup | 3,416 | 2,333 | 1,500 | 1,167 | 0,950 | 0,783 |
| Výstup | 3,138 | 2,055 | 1,222 | 0,888 | 0,672 | 0,505 |
HMM–7 | 30 °C vstup | 2,133 | 1,750 | 1,267 | 1,033 | 0,850 | 0,705 |
| Výstup | 1,858 | 1,475 | 0,992 | 0,758 | 0,575 | 0,430 |
| 40 °C vstup | 1,675 | 1,442 | 1,100 | 0,917 | 0,767 | 0,650 |
| Výstup | 1,405 | 1,172 | 0,830 | 0,647 | 0,497 | 0,380 |
| 50 °C vstup | 1,417 | 1,250 | 0,988 | 0,833 | 0,717 | 0,605 |
| Výstup | 1,152 | 0,985 | 0,723 | 0,568 | 0,452 | 0,340 |
| 66 °C vstup | 1,167 | 1,050 | 0,867 | 0,742 | 0,642 | x |
| Výstup | 0,907 | 0,790 | 0,607 | 0,482 | 0,382 | x |
Membránový sušič HMM–8 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 3,195 | 2,333 | 1,833 | 1,500 |
| Výstup | x | x | 2,795 | 1,933 | 1,433 | 1,100 |
| 20 °C vstup | 4,833 | 3,342 | 2,283 | 1,833 | 1,500 | 1,250 |
| Výstup | 4,443 | 2,952 | 1,893 | 1,433 | 1,110 | 0,860 |
HMM–8 | 30 °C vstup | 3,167 | 2,583 | 1,950 | 1,617 | 1,350 | 1,133 |
| Výstup | 2,783 | 2,200 | 1,567 | 1,233 | 0,967 | 0,750 |
| 40 °C vstup | 2,500 | 2,167 | 1,725 | 1,450 | 1,250 | 1,050 |
| Výstup | 2,123 | 1,790 | 1,348 | 1,073 | 0,873 | 0,673 |
| 50 °C vstup | 2,133 | 1,900 | 1,550 | 1,333 | 1,150 | 0,975 |
| Výstup | 1,763 | 1,530 | 1,180 | 0,963 | 0,780 | 0,605 |
| 66 °C vstup | 1,783 | 1,642 | 1,367 | 1,200 | 1,033 | x |
| Výstup | 1,422 | 1,280 | 1,005 | 0,838 | 0,672 | x |
Membránový sušič HMM–9 tabulka
| Vstupní teplota | Teplota rosného bodu při tlaku výstupu |
| | +10 °C | +3 °C | –10 °C | –20 °C | –30 °C | –40 °C |
| 5 °C vstup | x | x | 4,397 | 2,940 | 2,367 | 1,933 |
| Výstup | x | x | 3,837 | 2,380 | 1,807 | 1,373 |
| 20 °C vstup | 6,667 | 4,500 | 2,933 | 2,367 | 1,967 | 1,633 |
| Výstup | 6,122 | 3,955 | 2,388 | 1,822 | 1,422 | 1,088 |
HMM–9 | 30 °C vstup | 4,167 | 3,155 | 2,533 | 2,083 | 1,750 | 1,483 |
| Výstup | 3,632 | 2,620 | 1,998 | 1,548 | 1,215 | 0,948 |
| 40 °C vstup | 3,182 | 2,842 | 2,233 | 1,883 | 1,617 | 1,453 |
| Výstup | 2,655 | 2,315 | 1,707 | 1,357 | 1,090 | 0,927 |
| 50 °C vstup | 2,750 | 2,475 | 2,017 | 1,733 | 1,483 | 1,283 |
| Výstup | 2,232 | 1,957 | 1,498 | 1,215 | 0,965 | 0,765 |
| 66 °C vstup | 2,333 | 2,117 | 1,783 | 1,550 | 1,350 | x |
| Výstup | 1,827 | 1,610 | 1,277 | 1,043 | 0,843 | x |
